KiCadを使って基板(ポキオ基板)を作ってみたんだけどちょっと失敗した

スポンサードリンク

ポキオ基板の爆誕。

ポキオ基板

以前参加した勉強会で刺激を受けた

relativelayout.hatenablog.com

思った以上に、基板を作る(設計する)ことは簡単。そして、設計する環境であったり、基板作成を発注できる業者も沢山あって、かなり安価でした。これはもう、基板を作るしか無いと思い、今回は基板を作ってみました。

まずはKiCadで基板の設計

とはいえ、回路とかちょっとよくわからないし、キルヒホッフの法則とか大学の頃やったっきりで、よくわからなかったので、電池とLEDとスイッチと抵抗を繋ぐだけでの、簡単なLチカ回路を設計してみました。

ポキオ基板

ただ、普通に作るだけだと芸がないので・・・

  • 配線で京浜急行の路線図をつくった
  • 品川駅がLED、三崎口駅がスイッチにした
  • 羽田空港ボタン電池、我らが金沢文庫駅には抵抗を配置した
  • 大師線は本線と直通運転することはあまりないので、配線が途切れている(裏のレイヤーを介して電気的につながっている)
  • 裏面にはポキオ感を全面に出していきたい(名前と、Twitter垢、Blog URLを描いた)

こんな感じで、無駄にこだわってみました。

ポキオ基板

3D表示の図。ポキオ感ある。

スイッチサイエンスさんに基板発注

中国の業者に直接発注すれば安く済むものの、初めての基板発注だったので、チキってスイッチサイエンスさんに依頼しました。

ポキオ基板

諸々込で2500円位。赤い基板も無料で指定できて、無駄に10枚、同じ基板を作成してくれます。

ポキオ基板

基板のデータをアップロードすると、プレビュー表示してくれるんですが、なんか欠けて表示されてます・・・大丈夫かな・・・。(結果的には問題なく基板が出来上がりました)

約2週間で到着

4月2日に注文、ものが届いたのが4月18日。大体2週間。

ポキオ基板

スイッチサイエンスさんのオサレな箱で到着。ネコポスでの発送でした。

ポキオ基板

中を開けると、真っ赤な基板が!テンションアガる!

パーツを実装していきます

ポキオ基板

基板上の印字もちゃんと書かれています。基板の四隅のカーブも綺麗です。

ポキオ基板

で、まぁテキトーにパーツを半田付けしてみたんですが・・・

ポキオ基板

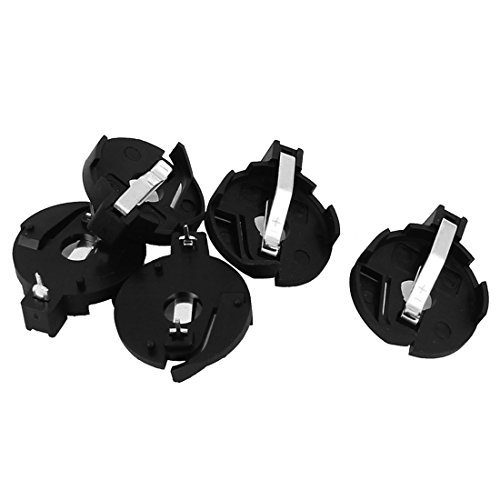

なぜか電池ボックスの足と、基板の穴の位置がずれていて、ちゃんとハマりませんでした・・・。むりやり足を曲げて半田付けします(笑)

ポキオ基板

スイッチを押すと・・・ピカーン!とりあえず、動作は問題なさそう!

というわけで

初めての基板作成でしたが、

  • 発注する前に、パーツを買っておく
  • 発注する前に、設計した基板をプリントアウトして、パーツがちゃんとハマるか確認する
  • 納期はそれなりにかかるので、覚悟しておく
  • 中国に直接発注すればもっと安くできる(スイッチサイエンスさんも、SeesdStudioに発注していた模様)

このあたりが、今回の反省点。 ポキオ基板Ver2にも乞うご期待(笑)
