台風が来るし気圧センサー「BMP280」をESP32につなげて測定してみる

スポンサードリンク

そんなことしてて大丈夫?

ポキオ ESP32 BMP280 ambient

台風怖いんですけど

すごそうですよね。

スーパーに行ったら、水とかパンとか全然なくてビビりました。備えあれば憂いなしって言いますしね。私もなんとか食料を確保できました。

ただ、台風の準備はそれだけで良いのでしょうか?だめです。気圧を測りましょう。

気圧を測るには?

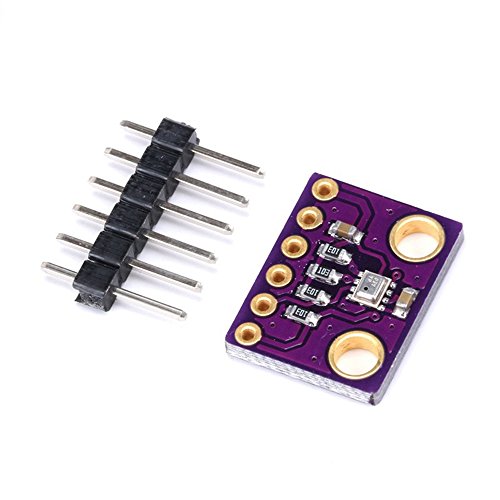

台風は低気圧なわけで、台風が近づけば気圧も下がるはず。それをセンシングして可視化してみようと思います。気圧をセンシングするにはBMP280というものを使います。Amazonなら安いもので300円くらいで買えます。

こやつをESP32ボードにつないで制御してみようと思います。今回は、この前掃除してたら出てきたESP32 DevKitCを使います。

また、データの可視化には、Wi-Fi経由でAmbientさんに接続しデータを送り続け、Ambientさんのページ上で気圧の推移を見てみようと思います。(Ambientさん、いつもお世話になっています。多謝多謝。)

つくってみる

BMP280はI2C接続が可能なので、非常にシンプルな配線で組み立てることができます。

BMP280側 ESP32 DevKitC側
VCC 3.3V
GND GND
SCL 22pin
SDA 21pin

この4本だけ接続すればOKなはず。

コーディングもAdafruitのライブラリが使えたので、超簡単です。

github.com

#include <WiFi.h>
#include <Wire.h>
#include <Adafruit_Sensor.h>
#include <Adafruit_BMP280.h>
#include "Ambient.h"

#define SSID "xxxxx"
#define PASSWORD "xxxxx"
#define INTERVAL 5 * 60 * 1000 // 5分毎にAmbientさんにデーターを送る
#define CHANNEL_ID xxxxx
#define WRITE_KEY "xxxxx"

Adafruit_BMP280 bme;
WiFiClient client;
Ambient ambient;
float temperature;
float pressure;

void setup() {
  Serial.begin(9600);
  Serial.println(F("BMP280 test"));

  if (!bme.begin(0x76)) {
    Serial.println("Could not find a valid BMP280 sensor, check wiring!");
    while (1);
  }
}

void loop() {
  connectWifi();
  readData();
  sendData();
  disconnectWifi();
  delay(INTERVAL);
}

void connectWifi() {
  WiFi.mode(WIFI_STA);
  WiFi.begin(SSID, PASSWORD);

  while (WiFi.status() != WL_CONNECTED) {
    Serial.print(".");
    delay(100);
  }

  Serial.println("connected!");
}

void disconnectWifi() {
  WiFi.disconnect();
  Serial.println("disconnected!");
}

void readData() {
  temperature = bme.readTemperature();
  pressure = bme.readPressure();

  Serial.print("Temperature = ");
  Serial.print(temperature);
  Serial.println(" *C");

  Serial.print("Pressure = ");
  Serial.print(pressure);
  Serial.println(" Pa");

  Serial.println();
}

void sendData() {
  ambient.begin(CHANNEL_ID, WRITE_KEY, &client);
  ambient.set(1, temperature);
  ambient.set(2, pressure);
  ambient.send();
}

ちなみに、気温も測れるので、ついでに送ってみます。

ポキオ ESP32 BMP280 ambient

とりあえず、嫁の許可が降りたので、キッチンで使っていないコンセントに直差ししておきます。

データは可視化できたの?

じゃーん。

ポキオ ESP32 BMP280 ambient

それっぽい値が取れてますねぇ。これから台風が接近するにあたり、値がどう変化するか気になりますねぇ。
